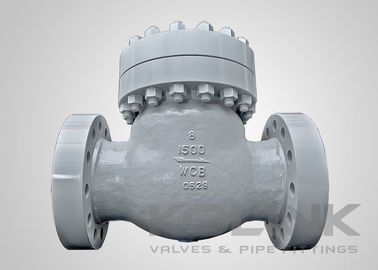

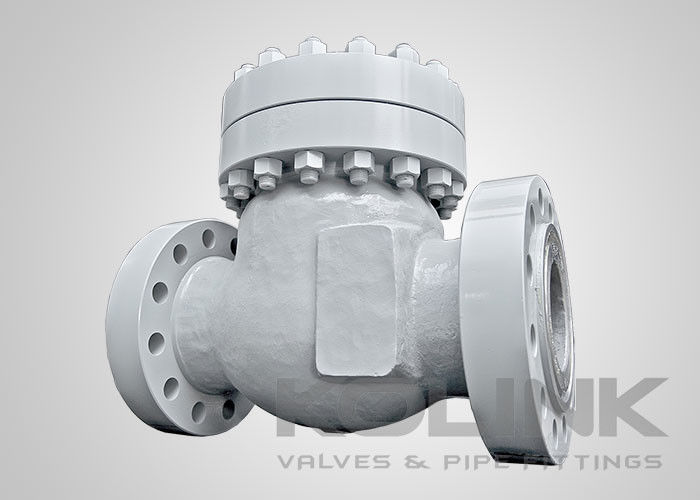

วาล์วกันกลับแบบสวิง 2-36 นิ้ว Class150-2500 WCB หน้าแปลน

วาล์วกันกลับแบบสวิงเป็นวาล์วกันกลับที่พบได้บ่อยที่สุดและดีที่สุดสำหรับการใช้งานทั่วไป จากการออกแบบวาล์วกันกลับทั้งหมด วาล์วเหล่านี้สร้างแรงดันตกคร่อมที่ต่ำที่สุดเมื่อเทียบกับวาล์วกันกลับอื่นๆ ที่มีขนาดเท่ากัน มีการออกแบบที่เรียบง่ายซึ่งง่ายต่อการบำรุงรักษา

วาล์วกันกลับแบบสวิงทำงานโดยการอนุญาตให้แรงไหลเคลื่อนแผ่นดิสก์จากตำแหน่งปิดไปยังตำแหน่งเปิดเต็มที่ในลักษณะการเคลื่อนที่แบบโค้งกวาดกับบานพับหยุดภายในตัววาล์ว เนื่องจากน้ำหนักและตำแหน่งจุดศูนย์ถ่วงของชุดประกอบแผ่นดิสก์และแขนสวิง วาล์วจะกลับสู่ตำแหน่งปิดหากการไหลถูกขัดจังหวะหรือย้อนกลับ บางครั้งมีการใช้ตุ้มน้ำหนักภายนอกที่ติดตั้งบนหมุดบานพับเพื่อเพิ่มหรือลดเวลาตอบสนองและความเร็วของแผ่นดิสก์ที่กลับสู่ตำแหน่งปิด พื้นผิวการซีลโดยทั่วไปเป็นแบบแบน ซึ่งหมายความว่าการวางตำแหน่งแผ่นดิสก์รัศมีบนซีลไม่สำคัญ ยกเว้นว่าจะต้องแบนราบกับซีล

แผ่นดิสก์วาล์วกันกลับแบบสวิงไม่เสถียรเว้นแต่จะอยู่ในระบบที่มีการไหลคงที่และอยู่ในตำแหน่งเปิดเต็มที่ เนื่องจากศูนย์กลางการหมุนของชุดประกอบแผ่นดิสก์/บานพับอยู่ห่างจากจุดหมุนพอสมควร จะต้องใช้เวลานานพอสมควรสำหรับวาล์วกันกลับแบบสวิงในการปิดเมื่อการไหลหยุดหรือย้อนกลับ ในระหว่างนี้ แรงย้อนกลับอาจประสบกับการเพิ่มขึ้นอย่างมากของพลังงานจากการไหลและการสะสมแรงดัน สถานการณ์นี้อาจทำให้เกิดการกระแทกของน้ำที่มีพลังงานสูงเมื่อแผ่นดิสก์กระแทกกับซีล

วาล์วกันกลับแบบสวิงสามารถปรับปรุงได้ด้วยตัวเลือกมากมาย เช่น คันโยกและน้ำหนัก ซึ่งออกแบบมาเพื่อให้วาล์วปิดเร็วขึ้นและป้องกันการกระแทก

• การออกแบบแผ่นดิสก์แบบสวิง
• ฝาครอบแบบสลักเกลียว
• การออกแบบหมุดบานพับภายในมาตรฐาน
• มีการออกแบบหมุดบานพับผ่านตัวเครื่อง
• ซีลแบบต่ออายุได้
• ปลายหน้าแปลนหรือเชื่อมชน
• มีคันโยกพิเศษ น้ำหนักถ่วง และแดมเปอร์

a) การออกแบบและการผลิต:API 6D, BS 1868, ASME B16.34

b) หน้าชนหน้า:API 6D, ASME B16.10, EN 558

c) ปลายการเชื่อมต่อ:ASME B16.5, ASME B16.25, EN 1092, JIS B2220

d) การทดสอบและการตรวจสอบ:API 6D, EN 12266, API 598, BS 6755
