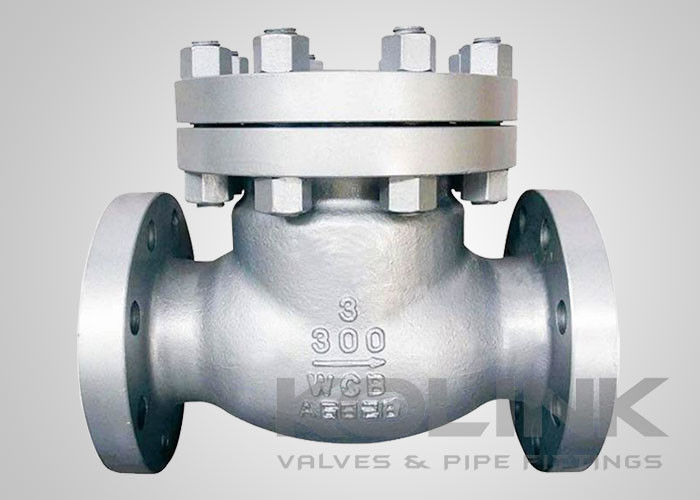

วาล์วกันกลับแบบสวิงเหล็กหล่อหน้าแปลน Class 150-1500 WCB

วาล์วเช็คสวิงเป็นวาล์วเช็คที่ทั่วไปและดีที่สุดสําหรับการใช้งานทั่วไปเมื่อเปรียบเทียบกับวาล์วปิดอื่น ๆ ของขนาดเดียวกันมีการออกแบบที่เรียบง่ายและรักษาง่าย

วาล์วตรวจสอบสวิงทํางานโดยการอนุญาตให้แรงไหลย้ายแผ่นจากตําแหน่งปิดไปยังตําแหน่งเปิดเต็ม ในการเคลื่อนไหววงโค้กกวาดต่อต้าน hinge-stop ภายในร่างของวาล์วเนื่องจากน้ําหนักและศูนย์กลางของสถานที่ของแรงโน้มถ่วงของแผ่นและสวิง-แขนการประกอบ, วาล์วจะกลับไปยังตําแหน่งปิดถ้าการไหลเวียนได้รับการตัดหรือกลับ.ปรับน้ําหนักภายนอกที่ติดตั้งบนปิ้นหมุนบางครั้งจะใช้เพื่อเพิ่มหรือลดเวลาปฏิกิริยาและความเร็วของดิสก์กลับไปที่ตําแหน่งปิดพื้นที่นั่งมักจะราบ ซึ่งหมายความว่าการวางแผ่น radial disk บนเก้าอี้ไม่สําคัญ ยกเว้นที่มันต้องราบลงบนเก้าอี้

ดิสก์ของวาล์วเช็คสวิงไม่มั่นคง เว้นแต่พวกมันอยู่ในระบบที่มีการไหลผ่านอย่างต่อเนื่อง และอยู่ในตําแหน่งเปิดเต็มเนื่องจากศูนย์การประกอบของแผ่น / แฮนจ์ของการหมุนอยู่ห่างจากจุดหมุนของมัน, มันจะใช้เวลายาวนานสําหรับวาล์วเช็คสวิงที่จะปิดเมื่อการหยุดการไหลหรือการกลับกองกําลังการไหลกลับอาจมีการเพิ่มพลังงานมากจากการไหลและความดันเพิ่มขึ้น. สถานการณ์นี้อาจทําให้มีพลังงานสูงของน้ํา มวยเมื่อดิสก์ชนที่ที่นั่ง

วาล์วเช็คสวิงสามารถปรับปรุงได้ด้วยตัวเลือกหลายอย่าง เช่น เลเวอร์และน้ําหนัก ซึ่งถูกออกแบบมาเพื่อทําให้วาล์วปิดเร็วขึ้นและป้องกันการชน
