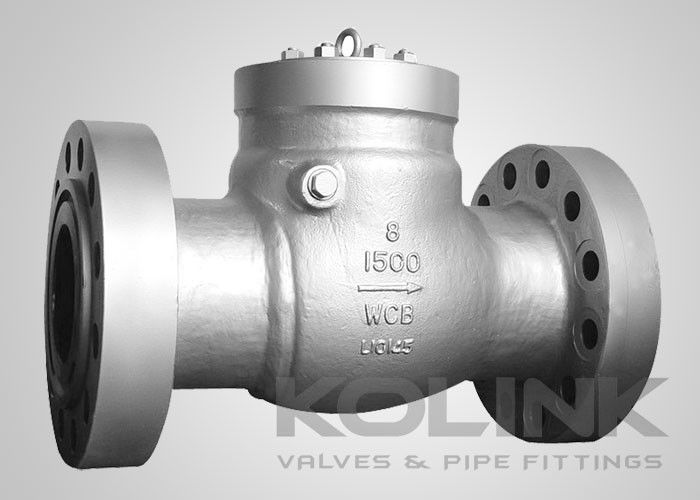

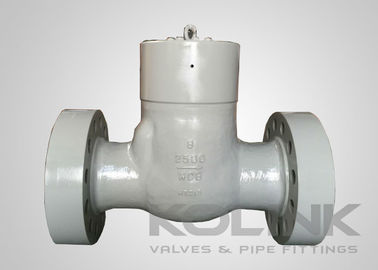

ความดันประทับตรา Swing Check Valve ประเภท 600-2500 ความดันสูง

แนะนำให้ใช้ฝาครอบซีลแรงดันเพื่อการปิดที่ดีขึ้นในสภาวะแรงดันสูง ในขณะที่ยังคงมีฝาครอบแบบโบลต์ให้เลือกสำหรับลูกค้า

การออกแบบซีลแรงดันประกอบด้วยซีลโลหะกับโลหะที่แน่นขึ้นเมื่อแรงดันเพิ่มขึ้น การโหลดล่วงหน้าเริ่มต้นจะทำให้เรียวบนปะเก็นเหล็กอ่อนเสียรูปเพื่อให้เข้ากับเรียวบนฝาครอบ ขอบมีดบางบนปะเก็นถูกลิ่มแน่นระหว่างตัววาล์วและฝาครอบ มุมตื้นช่วยให้มั่นใจได้ว่าปะเก็นถูกปิดผนึกอย่างแน่นหนาด้วยแรงขึ้นเล็กน้อยบนฝาครอบ เมื่อสร้างซีลเริ่มต้นแล้ว ข้อต่อตัววาล์ว/ฝาครอบจะยังคงปราศจากการรั่วไหลโดยไม่คำนึงถึงสภาวะทางความร้อนหรือแรงดันในวาล์ว หลังจากประกอบข้อต่อแล้ว ไม่จำเป็นต้องปรับสกรูฝาครอบอีกต่อไป

• การออกแบบดิสก์แบบสวิง
• ฝาครอบซีลแรงดัน
• การออกแบบหมุดบานพับภายในมาตรฐาน
• มีให้เลือกใช้การออกแบบหมุดบานพับแบบทะลุตัววาล์ว
• ปลายหน้าแปลนหรือปลายเชื่อมชน
• มีคันโยกพิเศษ, น้ำหนักถ่วง และแดมเปอร์

• การออกแบบและการผลิต: API 6D, BS 1868, ASME B16.34
• ระยะหน้าถึงหน้า: API 6D, ASME B16.10, EN 558
• ปลายเชื่อมต่อ: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
• การทดสอบและการตรวจสอบ: API 6D, EN 12266, API 598, BS 6755
