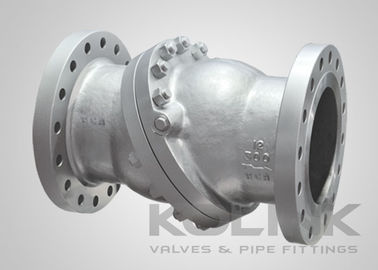

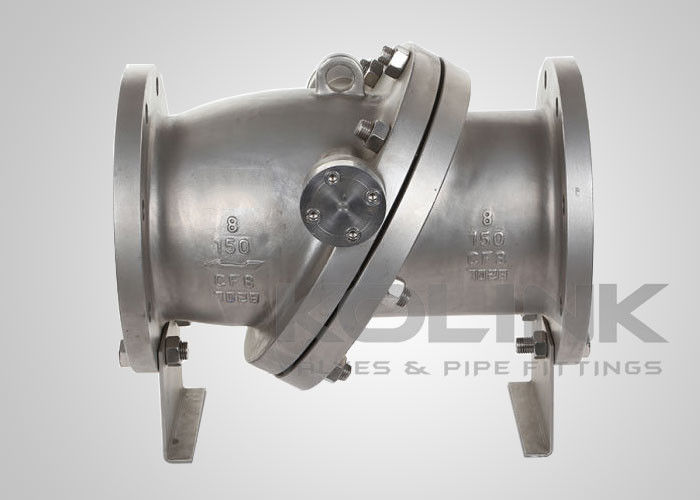

วาล์วเช็คดิสก์ที่เลื่อนผลิตความดันลดลงมากกว่าวาล์วเช็คสวิงขนาดเดียวกันเล็กน้อย วาล์วเช็คเหล่านี้มีแผ่นชิ้นเดียวโดยไม่มีหมุนดิสก์หมุนเกี่ยวกับปิน hinge ที่ตั้งอยู่ในกณิตศาสตร์ของดิสก์และเล็กน้อยเหนือเส้นกลางของร่างของวาล์ว. เนื่องจากแผ่นหมุนบนที่นั่ง, พื้นผิวการปิดต้องมีรูปร่างโคลน.เพิ่มความมั่นคงของแผ่นด้วยอัตราการไหลที่ต่ํากว่า.

วาล์วเช็คดิสก์ที่เลื่อนถูกออกแบบมาโดยเฉพาะเพื่อลดความเป็นไปได้ของกระบี่น้ําพลังงานสูงให้น้อยที่สุดเป้าหมายนี้ถูกบรรลุโดยการตั้งศูนย์กลางของดิสก์หมุนห่างจากจุดหมุนของมัน, ทําให้แผ่นสามารถปิดอย่างรวดเร็วด้วยการหยุดการไหลหรือการพลิกการไหลดิสก์มีความมั่นคงอย่างสมเหตุสมผล ภายใต้สภาพระบายน้ําที่ไม่เต็มที่.

เมื่อพูดถึงการบํารุงรักษา วาล์วตรวจสอบดิสก์ที่หันเป็นความท้าทายมากกว่าวาล์วตรวจสอบสวิงพื้นที่นั่งแบบโคลนของแผ่นและที่นั่งภายในร่างกายต้องตรงกันได้ดี, และตําแหน่งหมุนของดิสก์ต้องถูกต้อง

ลักษณะของไดสก์เลื่อนเช็คแวลล์s:

การออกแบบร่างกายแบบเดียว
ใบหน้าต่อหน้ายาว ประเภท Flange
ดิสก์ออนไลน์อ้างเพื่อการทํางานอย่างรวดเร็ว
การออกแบบที่ใช้สปริง

มาตรฐานที่ใช้ไดสก์เลื่อนเช็คแวลล์s:
a) การออกแบบและผลิต: API 6D, BS 1868, ASME B16.34
b) หน้าต่อหน้า: API 6D, ASME B1610, EN 558
c) ปลายการเชื่อมต่อ: ASME B16.5, ASME B1625, EN 1092, JIS B2220
d) การทดสอบและตรวจสอบ: API 6D, EN 12266, API 598, BS 6755
