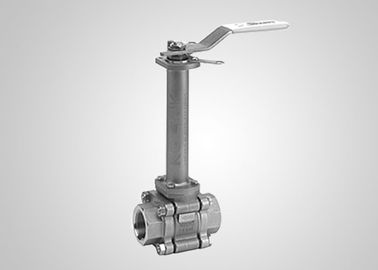

วาล์วลูกกลมไครโอเจนิก บริการอุณหภูมิต่ํา LCB LC9 LF2 LF9 CF8 CF8M F304 F316

วาล์วลูกกลมไครโอเจนิก บริการอุณหภูมิต่ํา LCB LC9 LF2 LF9 CF8 CF8M F304 F316

วาล์วลูกกลอง Cryogenic ใช้ในโรงงานแยกอากาศ, การเก็บ LNG, การจําหน่ายและการขนส่ง, อากาศศาสตร์, ปิโตรเคมีและอุตสาหกรรมการแพทย์ในอุณหภูมิที่ต่ํามาก และในสภาพแวดล้อมที่รุนแรงที่สุด, วาล์วลูกกลอง Cryogenic ต้องแสดงความสามารถในการไหลสูงอย่างต่อเนื่อง, การปิดที่แน่น, ประสิทธิภาพการใช้พลังงานและอายุการใช้งานที่ยาวนาน

ลักษณะการออกแบบ:

วาล์วเหล่านี้จําเป็นต้องทํางานเพื่อให้มีอัตราการรั่วไหลที่มั่นใจวาล์วที่แนะนําให้ใช้ภายใต้ -500C ถูกออกแบบด้วยหมวกขยายที่แยกผู้ประกอบการและร่องปิดจากอุณหภูมิเย็น.

เมื่อแวลล์อยู่ในตําแหน่งปิด, น้ํายาอุณหภูมิต่ําที่ติดอยู่ในช่องกลางของแวลล์ถูกนําไปทําเป็นก๊าซในกรณีที่อุณหภูมิเพิ่มขึ้นผิดปกติส่งผลให้ความกว้างของปริมาณและความดันเพิ่มขึ้นอย่างรวดเร็วภายในช่อง, ซึ่งอาจนําไปสู่ความเสียหายของวาล์วและอุบัติเหตุที่ร้ายแรง. Kolink Cryogenic Ball Valve ถูกออกแบบเป็นแบบหนึ่งทิศทางการป้องกันความดันที่เพิ่มขึ้นจากการถูกจับอยู่ในวาล์ว. ทุกวาล์วมีเครื่องหมายด้วยลูกศรทิศทางการไหลเพื่อป้องกันการติดตั้งที่ผิด

หน่วยประปาหลักของต้นไม้และหน่วยวางอยู่ใกล้ปลายการบรรจุของต้นไม้ที่ขยายออกไปเพื่อป้องกันส่วนเหล่านี้จากอุณหภูมิต่ําและให้การออกแบบต้นไม้ที่ป้องกันการระเบิดการบรรจุต้นไม้ที่มีการบรรจุสดที่ให้การปรับตัวเองกับการบรรจุต้นไม้ถูกรวมไว้ในด้านบนของขยายวาล์วถูกทําความสะอาดโดยเฉพาะเพื่อกําจัดไขมันและน้ํามันทั้งหมดที่อาจปฏิกิริยากับสื่อการบริการ

วาล์วลูกกลอง Cryogenic มีให้เลือกในรูปแบบลูกกลองลอยหรือติดตั้ง trunnion และในรูปแบบกระบวนการเข้าข้างหรือเข้าด้านบนวัสดุของเก้าอี้และกระปุกถูกออกแบบและเลือกเพื่อตอบสนองความต้องการที่ยากลําบากที่สุดของอัตราการรั่วไหลและการปล่อยสารหลบหนี. วาล์วร่างกายที่ทําจากวัสดุที่แตกต่างกันเหมาะสําหรับอุณหภูมิที่แตกต่างกัน. ด้วยที่นั่งความหนาแน่นสูงและผนึกทั่ว Kolink วัลล์วลูกกลอง cryogenic สามารถทํางานภายใต้ -196 °C

การเลือกวัสดุ:

สแตนเลสทั่วไปแสดงความเปราะบางในอากาศเย็นในอุณหภูมิต่ําอ้างอิงจากตารางต่อไปนี้สําหรับอุณหภูมิการทํางานต่ําสุดของวัสดุร่างกายวัสดุอุณหภูมิต่ําจะถูกนําไปทดสอบความแรงกระแทกอุณหภูมิต่ําตามความต้องการมาตรฐาน

สําหรับแวลล์ที่มีอุณหภูมิการทํางานต่ํากว่า -100 °C, ร่าง, โฮปน์และต้น, ลูกและที่นั่งจําเป็นต้องได้รับการรักษา cryogenic หลังจากการแปรรูปหยาบและการบรรจุ,โบลท์และเน็ตยังต้องทําจากวัสดุที่เหมาะสําหรับสภาพอุณหภูมิต่ํา.

ตามความต้องการของสัญญา, การทดสอบ cryogenic สามารถดําเนินการเพื่อทดสอบทอร์คการทํางาน, ผลงานการปิดและดัชนีอื่น ๆ ในอุณหภูมิต่ํา.

การออกแบบโครงสร้างและการแปรรูปและลักษณะการผลิต

ลักษณะของโครยอเจนวาล์วลูกกลิ้ง:
หมวกขยาย

หลุมระบายอากาศบนต้นและลูก

การไหลเวียนในทางเดียว

หลุมอากาศในต้นไม้และลูกบอลเพื่อปล่อยแรงดัน

การบรรจุต้นไม้ที่บรรจุสด

การดําเนินงานลดความช้า

ตัวเลือกวัสดุอุณหภูมิต่ํา
ปลอดภัยจากไฟตาม API 607
อุปกรณ์ต่อต้านสติ
สตัมที่ป้องกันการระเบิด

การทํางานของเกียร์หรือตัวขับเคลื่อน

การบรรจุสารระดับการออกอากาศต่ําตามมาตรฐาน ISO 15848

มาตรฐานที่ใช้โครยอเจนวาล์วลูกกลอง:
a) การออกแบบและผลิต: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) กันไฟ: API 607, API 6FA
c) บ้านต่อบ้าน: API B1610, API 6D, EN 558, DIN 3202
d) การเชื่อมต่อปลาย: ASME B165, EN 1092, JIS B2220, ASME B1625
e) การทดสอบและตรวจสอบ: API 6D, EN 12266, API 598
