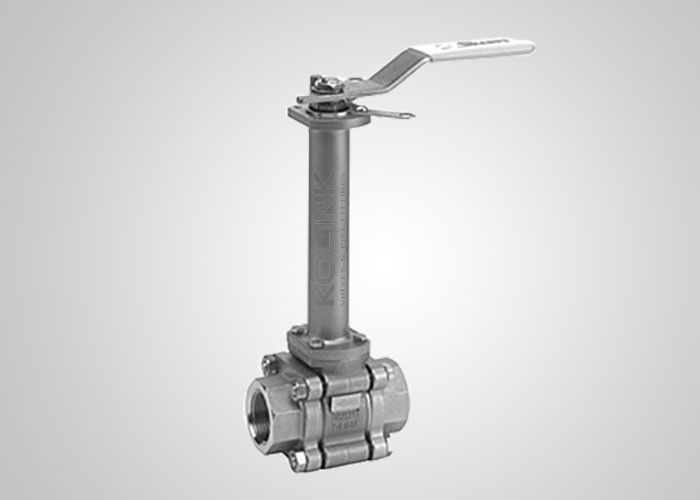

วาล์วลูกกลอง Cryogenic สําหรับการใช้งานอุณหภูมิต่ํา -196°C ถึง -45°C

วาล์วบอลแบบไครโอเจนิคถูกนำไปใช้ในโรงงานแยกอากาศ, การจัดเก็บ LNG, การจัดจำหน่ายและการขนส่ง, อุตสาหกรรมการบินและอวกาศ, ปิโตรเคมี และอุตสาหกรรมการแพทย์ ภายใต้อุณหภูมิต่ำมากและในสภาพแวดล้อมที่รุนแรงที่สุด วาล์วบอลแบบไครโอเจนิคจำเป็นต้องแสดงความสามารถในการไหลสูง, การปิดที่แน่นหนา, ประสิทธิภาพการใช้พลังงาน และอายุการใช้งานที่ยาวนานโดยไม่ต้องบำรุงรักษา

วาล์วเหล่านี้จำเป็นต้องใช้งานเพื่อให้มั่นใจในอัตราการรั่วไหล วาล์วที่แนะนำให้ใช้ต่ำกว่า -50°C ได้รับการออกแบบให้มีฝาครอบที่ขยายออกไป ซึ่งแยกตัวดำเนินการและซีลก้านออกจากอุณหภูมิเย็น

เมื่อวาล์วอยู่ในตำแหน่งปิด ของเหลวอุณหภูมิต่ำที่ติดอยู่ในช่องตรงกลางของวาล์วจะเกิดการกลายเป็นไอในกรณีที่อุณหภูมิสูงขึ้นผิดปกติ ทำให้ปริมาตรขยายตัวอย่างรวดเร็วและแรงดันเพิ่มขึ้นภายในช่อง ซึ่งอาจนำไปสู่ความเสียหายของวาล์วและอุบัติเหตุร้ายแรง วาล์วบอลแบบไครโอเจนิคของ Kolink ได้รับการออกแบบให้เป็นแบบทิศทางเดียวพร้อมช่องระบายอากาศทั้งในช่องก้านและหน้าต้นน้ำของลูกบอล ป้องกันไม่ให้แรงดันที่เพิ่มขึ้นถูกกักไว้ในวาล์ว วาล์วแต่ละตัวมีลูกศรแสดงทิศทางการไหลเพื่อป้องกันการติดตั้งที่ไม่ถูกต้อง

ซีลหลักและแบริ่งของก้านตั้งอยู่ใกล้กับปลายบรรจุของก้านที่ขยายออกไป เพื่อให้ชิ้นส่วนเหล่านี้ห่างจากอุณหภูมิต่ำและให้การออกแบบก้านที่ป้องกันการระเบิด การบรรจุก้านแบบมีชีวิตที่ให้การปรับตัวเองให้กับการบรรจุก้านรวมอยู่ที่ด้านบนของส่วนขยาย วาล์วได้รับการทำความสะอาดเป็นพิเศษเพื่อขจัดไขมันและน้ำมันทั้งหมดที่อาจทำปฏิกิริยากับสื่อบริการ

วาล์วบอลแบบไครโอเจนิคมีให้เลือกทั้งแบบลูกบอลลอยหรือติดตั้งบนทรูเนียน และในการออกแบบตัวเครื่องแบบเข้าด้านข้างหรือเข้าด้านบน วัสดุของเบาะนั่งและปะเก็นได้รับการออกแบบและเลือกเพื่อให้ตรงตามข้อกำหนดที่เข้มงวดที่สุดของอัตราการรั่วไหลและการปล่อยมลพิษ วัสดุตัววาล์วที่ทำจากวัสดุต่างๆ เหมาะสำหรับอุณหภูมิต่างๆ ด้วยเบาะนั่งและซีลที่มีความหนาแน่นสูงตลอด วาล์วบอลแบบไครโอเจนิคของ Kolink สามารถทำงานได้ภายใต้ -196°C

เหล็กทั่วไปแสดงความเปราะบางเมื่อเย็นตัวภายใต้อุณหภูมิต่ำ เป็นสิ่งสำคัญที่จะต้องเลือกวัสดุตัวเครื่องให้เหมาะสมกับอุณหภูมิการทำงานของวาล์ว อ้างอิงตารางต่อไปนี้สำหรับอุณหภูมิการทำงานต่ำสุดของวัสดุตัวเครื่อง วัสดุอุณหภูมิต่ำจะต้องผ่านการทดสอบแรงกระแทกที่อุณหภูมิต่ำตามข้อกำหนดมาตรฐาน

สำหรับวาล์วที่มีอุณหภูมิการทำงานต่ำกว่า -100°C ตัวเครื่อง, ฝาครอบ และก้าน, ลูกบอล และเบาะนั่ง จำเป็นต้องได้รับการบำบัดแบบไครโอเจนิคหลังจากการตัดเฉือนหยาบ และการบรรจุ, ปะเก็น, โบลต์ และน็อตจะต้องทำจากวัสดุที่เหมาะสมสำหรับสภาวะอุณหภูมิต่ำ

ตามข้อกำหนดของสัญญา สามารถทำการทดสอบแบบไครโอเจนิคเพื่อทดสอบแรงบิดในการทำงาน, ประสิทธิภาพการซีล และดัชนีอื่นๆ ภายใต้อุณหภูมิต่ำ

• ฝาครอบที่ขยายออกไป
• ช่องระบายอากาศบนก้านและลูกบอล
• การไหลทางเดียว
• ช่องระบายอากาศในก้านและลูกบอลเพื่อปล่อยแรงดัน
• การบรรจุก้านแบบมีชีวิต
• การดำเนินการลดไขมัน
• ตัวเลือกวัสดุอุณหภูมิต่ำ
• ปลอดภัยจากไฟตาม API 607
• อุปกรณ์ป้องกันไฟฟ้าสถิต
• ก้านป้องกันการระเบิด
• การทำงานของเกียร์หรือแอคทูเอเตอร์พร้อมใช้งาน
• การบรรจุแบบปล่อยมลพิษต่ำเสริมตาม ISO 15848

• การออกแบบและการผลิต: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• ปลอดภัยจากไฟ: API 607, API 6FA
• หน้าต่อหน้า: API B16.10, API 6D, EN 558, DIN 3202
• การเชื่อมต่อปลาย: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• การทดสอบและการตรวจสอบ: API 6D, EN 12266, API 598
