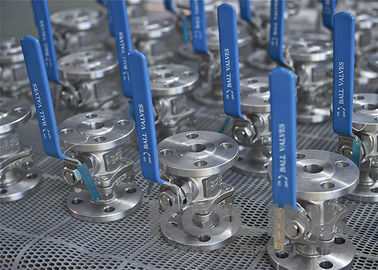

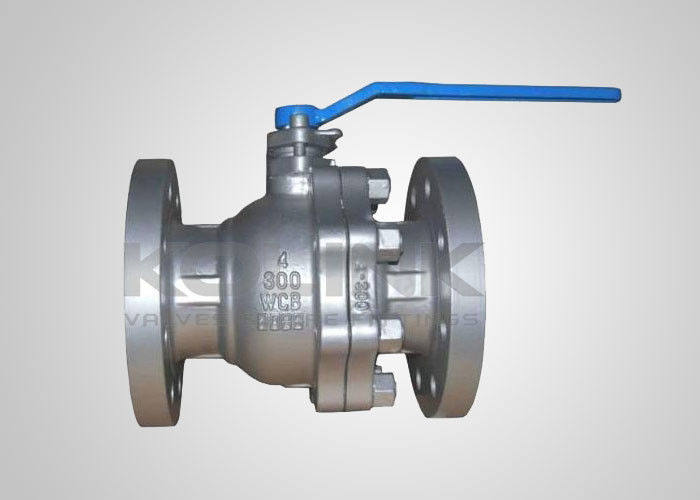

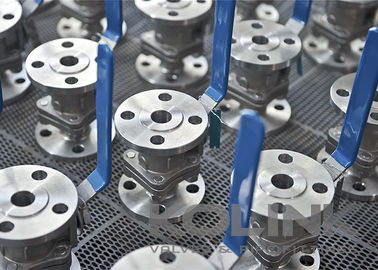

วาล์วลูกกลองลอยเหล็กเหล็กหล่อ ป้องกันไฟ API 607 แฟลนเจอร์ประเภท 150-600

วาล์วบอลลอยเหล็กหล่อคลาส 150-600 Fire-Safe API 607 แบบหน้าแปลน

วาล์วบอลลอยมีการทำงานแบบหมุนเพียงหนึ่งในสี่รอบอย่างรวดเร็ว, การแสดงตำแหน่งวาล์วด้วยภาพ, การไหลตรงที่ไม่ขาดตอน และขนาดที่กะทัดรัด ลูกบอลลอยถูกรองรับด้วยที่นั่งวาล์วสองตัว หนึ่งตัวอยู่ด้านต้นน้ำและอีกตัวอยู่ด้านท้ายน้ำของวาล์ว แรงดันต้นน้ำดันลูกบอลไปที่วงแหวนที่นั่งท้ายน้ำ บีบอัดที่นั่งเพื่อปิดกั้นของเหลว รับประกันการซีลที่แน่นหนา การออกแบบรูเต็มที่ช่วยลดแรงดันตกคร่อมวาล์วในขณะที่เพิ่มความสามารถในการไหลสูงสุดสำหรับการบริการทั่วไป

วาล์วบอลลอยส่วนใหญ่ใช้ในน้ำ, น้ำมัน, ก๊าซธรรมชาติ, ตัวทำละลายเคมี, กรด ฯลฯ พร้อมการปิดกั้นที่แน่นหนาและไม่ต้องบำรุงรักษา เนื่องจากพิกัดแรงดันต่ำและขนาดเล็ก แรงบิดในการเปิดหรือปิดวาล์วจึงมีขนาดเล็ก ดังนั้นจึงใช้การทำงานด้วยตนเองเป็นหลัก

วาล์วบอลลอยมักจะออกแบบให้มีที่นั่งแบบยืดหยุ่น เมื่อแรงดันปานกลางต่ำ พื้นที่สัมผัสระหว่างที่นั่งและลูกบอลมีขนาดเล็กกว่า ซึ่งจะสร้างแรงดันที่สูงขึ้นที่พื้นที่สัมผัสเพื่อให้แน่ใจว่ามีการซีลที่เชื่อถือได้ เมื่อแรงดันปานกลางสูงขึ้น พื้นที่สัมผัสของที่นั่งและลูกบอลจะใหญ่ขึ้นพร้อมกับการเสียรูปยืดหยุ่นของที่นั่ง เพื่อให้ที่นั่งสามารถทนต่อแรงขับปานกลางที่สูงขึ้นโดยไม่เสียหาย

ในกรณีที่เกิดอุบัติเหตุไฟไหม้ในท่อและวาล์ว วงแหวนที่นั่งที่ทำจาก PTFE หรือวัสดุที่ไม่ใช่โลหะอื่นๆ อาจถูกเผาไหม้ภายใต้อุณหภูมิสูง ทำให้เกิดการรั่วไหลจำนวนมากไปยังวาล์ว การออกแบบที่นั่งป้องกันไฟเป็นแนวทางการป้องกันระหว่างลูกบอลและที่นั่ง หลังจากที่นั่งวาล์วถูกเผาไหม้ แรงดันปานกลางจะดันลูกบอลอย่างต่อเนื่องไปที่ซีลโลหะท้ายน้ำเพื่อสร้างการซีลโลหะต่อโลหะเสริม ซึ่งสามารถลดการรั่วไหลของวาล์วได้อย่างมีประสิทธิภาพ นอกจากนี้ ปะเก็นซีลหน้าแปลนตรงกลางทำจากปะเก็นแบบเกลียวโลหะ ซึ่งสามารถรับประกันการซีลภายใต้อุณหภูมิสูงได้ การออกแบบป้องกันไฟของวาล์วบอล KOLINK ได้รับการอนุมัติตาม API 607

ก้านถูกกลึงด้วยปลอกคอในตัวที่ปลายด้านล่าง และติดตั้งจากช่องด้านในของวาล์ว เพื่อให้ก้านถูกปิดกั้นโดยคอวาล์วและจะไม่ถูกเป่าออกโดยตัวกลางแม้ภายใต้สภาวะแรงดันที่ผิดปกติในช่องวาล์ว นอกจากนี้ เพื่อหลีกเลี่ยงการรั่วไหลหลังจากที่บรรจุภัณฑ์ก้านถูกเผาไหม้ในกรณีเกิดไฟไหม้ แหวนรองรับแรงดันระหว่างไหล่ก้านและตัวเครื่องจะสร้างการซีลที่เป็นบวก แรงซีลจะเพิ่มขึ้นตามการเพิ่มขึ้นของแรงดันปานกลาง เพื่อให้มั่นใจถึงการซีลก้านที่เชื่อถือได้ภายใต้แรงดันต่างๆ ป้องกันการรั่วไหลและหลีกเลี่ยงการแพร่กระจายของอุบัติเหตุ

บรรจุภัณฑ์เชฟรอนสามารถปรับแรงดันซีลกับแรงดันปานกลางที่บริเวณต่อมได้อย่างมีประสิทธิภาพ และทำให้การซีลของบรรจุภัณฑ์ก้านมีความน่าเชื่อถือมากขึ้น

วาล์วบอลมีอุปกรณ์ป้องกันไฟฟ้าสถิตและสามารถสร้างช่องทางสถิตระหว่างลูกบอลและตัวเครื่องผ่านก้าน เพื่อปล่อยไฟฟ้าสถิตที่สะสมขึ้นเนื่องจากการเสียดสีในระหว่างการทำงานของวาล์ว ไปยังท่อ ป้องกันไฟไหม้หรือการระเบิดที่อาจเกิดจากประกายไฟ และรับประกันความปลอดภัยของระบบ

วาล์วบอลแบบแมนนวลสามารถล็อคในตำแหน่งเมื่อเปิดเต็มที่หรือปิดเต็มที่ ชิ้นส่วนกำหนดตำแหน่งพร้อมรูล็อคได้รับการออกแบบมาเพื่อหลีกเลี่ยงการทำงานผิดพลาดของวาล์ว และยังสามารถป้องกันวาล์วเปิดหรือปิดโดยไม่ได้ตั้งใจอันเนื่องมาจากการสั่นสะเทือนของท่อหรือปัจจัยอื่นๆ ที่คาดเดาไม่ได้ มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับท่อน้ำมัน เคมี และทางการแพทย์ที่ติดไฟได้และระเบิดได้ หรือท่อในภาคสนาม

นอกจากนี้ หัวของก้านที่ติดตั้งประแจใช้การออกแบบแบบ double-D เมื่อวาล์วเปิด ประแจวาล์วจะขนานกับท่อ และเมื่อวาล์วปิดสนิท ประแจจะตั้งฉากกับท่อ เพื่อให้การบ่งชี้การเปิดและปิดเต็มที่ของวาล์วเป็นไปอย่างชัดเจน

• ประเภทบอลลอย
• ตัวแยก, ทางเข้าปลาย
• ตัวเครื่อง 2 ชิ้นหรือ 3 ชิ้น
• พอร์ตเต็มที่มีความต้านทานการไหลต่ำ
• Fire Safe to API 607
• การออกแบบป้องกันไฟฟ้าสถิต
• ก้านป้องกันการเป่าออก
• มีเกียร์หรือแอคทูเอเตอร์
• บรรจุภัณฑ์แบบสปริงโหลดเสริม
• การออกแบบที่นั่งโลหะเสริม
• บรรจุภัณฑ์การปล่อยมลพิษต่ำเสริมตามมาตรฐาน ISO 15848

• การออกแบบและผลิต: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Fire-safe: API 607, API 6FA
• หน้าชนหน้า: API B16.10, API 6D, EN 558, DIN 3202
• การเชื่อมต่อปลาย: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• การทดสอบและการตรวจสอบ: API 6D, EN 12266, API 598
