กระปุกลูกกลอง Trunnion แบบเต็มประตู กระปุกแบบเต็มรู ป้องกันไฟ ป้องกันการระเบิด

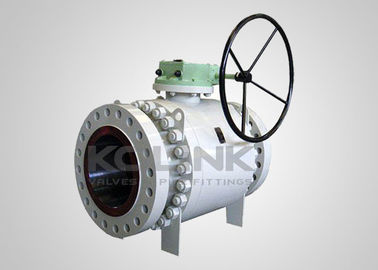

เต็ม Port Trunnion วาล์วลูกกลอง ช่องครบ กลมเหล็ก Gear การทํางาน

สําหรับแวลล์เจาะเต็ม, กว้างเจาะในลูกมีกว้างภายในเท่าเดียวกับท่อโดยวัลล์วหลอดลดหลอดมีกว้างหลอดที่เล็กกว่ากว้างภายในของท่อที่มันอยู่.

การออกแบบประตูเต็มให้แน่ใจว่าความต้านทานการไหลน้อย, ความดันลดลงและ cavitation.เมื่อความดันลดลงสามารถส่งผลกระทบต่อผลงานของปั๊มพวกมันยังถูกใช้ในกระแสที่มีของเหลวและของแข็งผสมกัน ที่การจํากัดกระแสสามารถทําให้มีการแยกในวัสดุที่ทําให้เกิดการสะสมขึ้น และดังนั้นลดกระแสในท่อ

สาเหตุอีกอย่างของวาล์วหลุมเต็ม คือการทําความสะอาด มันเป็นการปฏิบัติทั่วไปในอุตสาหกรรมน้ํามันและก๊าซที่จะผลักหมูผ่านระบบท่อหมูดูเหมือนลูกบอลที่ได้รับผลักผ่านระบบท่อเพื่อทําความสะอาดด้านในของท่อและวาล์ววาล์วที่มีประตูเต็มเป็นสิ่งสําคัญสําหรับการปฏิบัติงานประเภทนี้ เนื่องจากหมูจะติดกับวาล์วที่มีประตูลด

ด้านอีกฝั่ง วาล์วลูกกลองลดท่าใช้ในสถานที่ที่ความดันลดลง ความวุ่นวายในการไหลและคุณสมบัติของวัสดุไม่เป็นปัญหาพวกเขายังมีข้อดีของขนาดเล็กและต้นทุนที่ต่ํากว่า.

ลักษณะของแวลล์ลูกบอลที่ติดอยู่บนกระดาน:
ลูกบอลที่ติดตั้งบนกระดูกสําหรับแรงปั่นการทํางานที่ต่ํา
ที่นั่งที่ติดสเปอร์นลอย
คล็อคและเลือดออกสองครั้ง (DBB)
ผ่าตัดร่างกาย
2 ชิ้น หรือ 3 ชิ้น
ท่าเรือเต็มสําหรับการดําเนินการ Pigging
ปลอดภัยจากไฟตาม API 607
อุปกรณ์ต่อต้านสติ
สตัมที่ป้องกันการระเบิด

อุปกรณ์ปิดปริมณฑลฉุกเฉิน

การลดความดันอัตโนมัติในช่องกลางของวาล์ว
การทํางานของเกียร์หรือตัวขับเคลื่อน

การติดตั้งโดยตรงตาม ISO 5211

อุปกรณ์ล็อคแบบเลือก

การขยายต้นไม้แบบเลือก

มาตรฐานที่ใช้ในการติดตั้งบอลแวลล์ trunnion

a) การออกแบบและผลิต: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) กันไฟ: API 607, API 6FA
c) บ้านต่อบ้าน: API B1610, API 6D, EN 558, DIN 3202
d) การเชื่อมต่อปลาย: ASME B165, EN 1092, JIS B2220, ASME B1625
e) การทดสอบและตรวจสอบ: API 6D, EN 12266, API 598
