รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | 2" - 36" ,DN 50 - DN 900 | ความดันระดับ: | Class150 - คลาส 2500 หรือ PN 16 - PN 420 |
|---|---|---|---|
| วัสดุของกระบี่: | A105, LF2, F304, F304L, F316, F316L, F51, F53, ฯลฯ. | ดำเนินการโดย: | เลเวอร์, เกียร์, เครื่องดําเนินงานแบบนิวเมติก, ไฮดรอลิกและไฟฟ้า |
| เน้น: | บอลวาล์วแรงดันสูง,วาล์วลูกบอลที่ใช้ไฟฟ้า,DBB Trunnion ติดตั้งบอลวาล์ว |
||

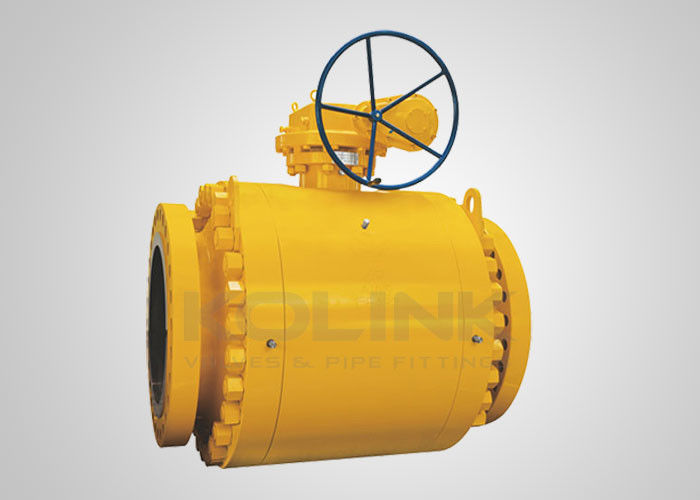

วาล์วลูกบอลที่ติดตั้ง Trunnion ได้รับการออกแบบด้วยที่นั่งลอยสองที่นั่งซึ่งสามารถเคลื่อนย้ายได้ภายใต้แรงกดดันของสื่อ ใต้ที่นั่งด้านล่างของที่นั่งสปริงที่โหลดไว้ล่วงหน้าจะอยู่ในตำแหน่งเพื่อให้แน่ใจว่าที่นั่งลอยสองที่นั่งติดกับพื้นผิวลูกบอลให้แน่น ลูกบอลได้รับการแก้ไขโดย trunnions บนและล่างดังนั้นวงแหวนที่นั่งจะไม่สามารถแรงดันแรงดันมากเกินไปเมื่อวาล์วอยู่ในตำแหน่งปิด ในระหว่างการให้บริการความดันของกลางจะผลักเบาะหน้ากับลูกบอลทำให้เกิดซีลฟองแน่น นอกจากนี้วัสดุการปลอมสามารถทำให้มั่นใจได้ว่ามีความแข็งแกร่งและความแข็งแรงเพียงพอภายใต้ความดันการดำเนินการสูงสุดโดยไม่มีข้อบกพร่องของการหล่อ ความหนาของผนังมาตรฐานของร่างกายที่แยกจากกันและการปรับตัวของสลักเกลียวความแข็งแรงสูงนั้นสะดวกสำหรับการบำรุงรักษาวาล์วและเพียงพอที่จะรับความเครียดจากท่อ แรงบิดในการใช้งานขนาดเล็กการเสียรูปเล็ก ๆ บนที่นั่งประสิทธิภาพการปิดผนึกที่เชื่อถือได้อายุการใช้งานที่ยาวนานเป็นข้อได้เปรียบหลักของวาล์วลูกบอลที่ติดตั้ง Trunnion วาล์วลูกบอลที่ติดตั้ง Trunnion ถูกนำมาใช้กันอย่างแพร่หลายในไปป์ไลน์ระยะไกลและท่ออุตสาหกรรมปกติที่สามารถทนต่อการไหลเวียนของการกัดกร่อนหรือไม่ ในตำแหน่งที่ปิดวงแหวนที่นั่งสปริงโหลดให้ซีลบวกกับความดันจากปลายทั้งสองของวาล์วเมื่อโพรงร่างกายระหว่างพื้นผิวที่นั่งจะถูกระบายผ่านวาล์วระบายและวาล์วระบาย วาล์วระบายสามารถใช้ในการทดสอบความหนาแน่นของที่นั่ง นอกจากนี้การสะสมของโพรงร่างกายอาจถูกกำจัดและระบายออกผ่านรูเลือดออกด้านล่างเพื่อหลีกเลี่ยงความเสียหายต่อที่นั่ง วาล์วลูกบอลที่ติดตั้ง Trunnion มีลูกบอลที่ติดตั้ง trunnion และที่นั่งลอยสองที่นั่งซึ่งสามารถเคลื่อนย้ายได้ภายใต้แรงดันปานกลาง เม็ดมีดที่นั่ง PTFE แบบหล่อลื่นด้วยตนเองและตลับลูกปืนแบบเลื่อนสามารถลดแรงเสียดทานระหว่างที่นั่งและลูกบอลให้น้อยที่สุดเพื่อให้ได้แรงบิดที่ต่ำกว่าภายใต้แรงดันในการทำงาน สำหรับวาล์วลูกบอลที่ติดตั้งกับ Trunnion ที่มีขนาดใหญ่กว่า 6″ (DN150) มีอุปกรณ์ฉีดยาซีลบนพื้นที่ลำต้นและที่นั่ง ในกรณีที่วงแหวนที่นั่งหรือต้นกำเนิดโอริงได้รับความเสียหายโดยไม่ตั้งใจการฉีดยาวิเคราะห์ฉุกเฉินผ่านทางอุปกรณ์ฉีดสามารถหลีกเลี่ยงการรั่วไหลปานกลางบนพื้นที่ที่นั่งและต้นกำเนิด ระบบฉีดยาซีลสามารถใช้สำหรับการหล่อลื่นของที่นั่ง ในกรณีที่ไฟเกิดขึ้นอย่างไม่ตั้งใจในท่อและวาล์ววงแหวนที่นั่งลำต้นโอริงที่ทำจาก PTFE ยางหรือวัสดุที่ไม่ใช่โลหะอื่น ๆ อาจถูกเผาไหม้ภายใต้อุณหภูมิสูงทำให้เกิดการรั่วไหลของวาล์ว การออกแบบที่นั่งที่ปลอดภัยจากไฟคือการออกแบบไว้ล่วงหน้าระหว่างลูกบอลและที่นั่ง หลังจากที่เม็ดมีดวาล์วถูกเผาไหม้ความดันปานกลางและสปริงที่โหลดไว้ล่วงหน้าจะผลักตัวยึดเบาะที่นั่งด้านหน้าอย่างต่อเนื่องไปยังลูกบอลเพื่อสร้างการปิดผนึกโลหะต่อโลหะเสริมซึ่งสามารถลดการรั่วไหลของวาล์วได้อย่างมีประสิทธิภาพ นอกจากนี้ปะเก็นปิดผนึกหน้าแปลนกลางทำจากปะเก็นวัฏจักรของโลหะซึ่งสามารถตรวจสอบให้แน่ใจว่ามีการปิดผนึกภายใต้อุณหภูมิสูง การออกแบบไฟที่ปลอดภัยของวาล์วลูกบอล Kolink ได้รับการอนุมัติต่อ API 607 วาล์วบอลนั้นมีอุปกรณ์ต่อต้านสแตติกและสามารถสร้างช่องทางคงที่ระหว่างลูกบอลและร่างกายผ่านลำต้นเพื่อปลดปล่อยกระแสไฟฟ้าแบบคงที่ที่สร้างขึ้นเนื่องจากแรงเสียดทานในระหว่างการทำงานของวาล์วผ่านไปป์ไลน์หลีกเลี่ยงไฟหรือระเบิดที่อาจเกิดจากประกายไฟฟ้าและความปลอดภัยของระบบ สปริงที่โหลดไว้ล่วงหน้าอยู่ในตำแหน่งเพื่อให้แน่ใจว่าซีลแน่นระหว่าง 2 ที่นั่งลอยและลูกบอล นอกจากนี้ภายใต้แรงดันสูงแรงดันปานกลางจะผลักเบาะหน้าไปยังลูกบอลโดยอัตโนมัติเพื่อให้แน่ใจว่าการปิดผนึกที่นั่งที่เชื่อถือได้ เมื่อวาล์วบอลได้รับการออกแบบด้วยการปิดผนึกที่นั่งหลักและรองโพรงกลางไม่สามารถบรรเทาแรงกดดันได้ด้วยตัวเอง ในกรณีนี้วาล์วบรรเทาความปลอดภัยจะถูกติดตั้งบนร่างกายเพื่อป้องกันอันตรายจากความเสียหายของแรงดันเกินในโพรงวาล์วที่อาจเกิดขึ้นเนื่องจากการขยายตัวทางความร้อนของสื่อ ก้านถูกกลึงด้วยปลอกคออินทิกรัลที่ปลายด้านล่างและติดตั้งจากช่องด้านในวาล์วเพื่อให้ลำต้นถูกบล็อกโดยคอวาล์วและจะไม่ถูกเป่าออกโดยสื่อแม้ภายใต้สภาพความดันที่ผิดปกติในโพรงวาล์วForged Steel Trunnion Valve Double Block & Bleed (DBB)
คุณสมบัติการออกแบบ: 1. ฟังก์ชั่นสองบล็อกและเลือดออก (DBB) 2. แรงบิดในการใช้งานต่ำ 3. อุปกรณ์ปิดผนึกฉุกเฉิน 4. การออกแบบที่ปลอดภัยจากไฟไหม้ 5. โครงสร้างป้องกันสถิติ 6. โครงสร้างการปิดผนึกที่นั่งที่เชื่อถือได้ 9. อุปกรณ์บรรเทาทุกข์ด้านความปลอดภัย 11. ก้านหลักฐานระเบิดออก คุณสมบัติของวาล์วลูกบอลที่ติดตั้ง Trunnion:
มาตรฐานที่ใช้บังคับของ trunnion Mounted Valves:
