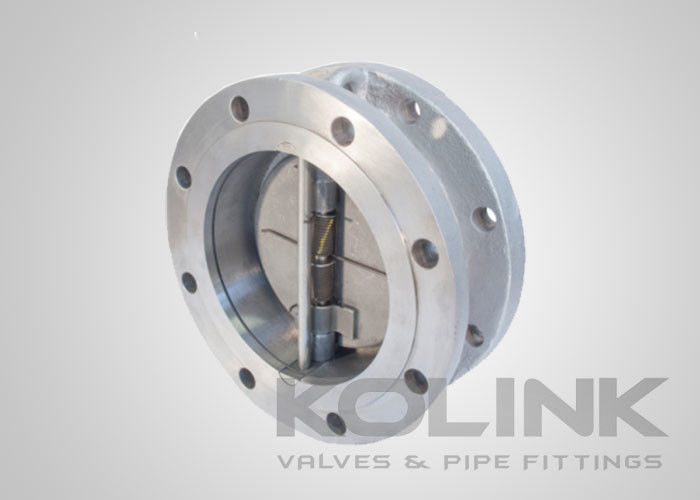

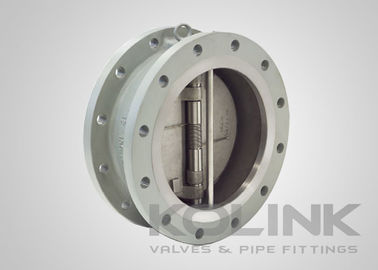

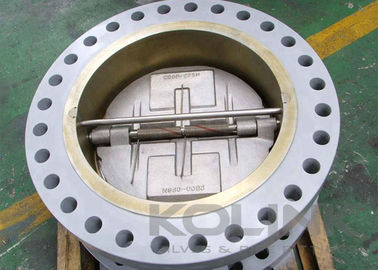

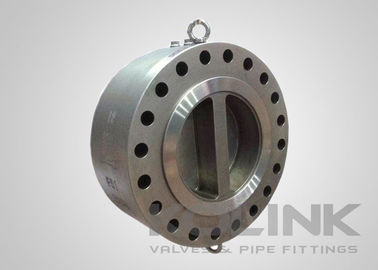

วาล์วกันกลับแบบเวเฟอร์หน้าแปลน สแตนเลสสตีล แผ่นคู่ ขนาด 2-48 นิ้ว

วาล์วกันกลับแบบแผ่นคู่ไม่มีฝาครอบและติดตั้งระหว่างหน้าแปลนท่อ (แบบเวเฟอร์) ในกรณีนี้ วาล์วประกอบด้วยแผ่นดิสก์รูปครึ่งวงกลมสองแผ่นที่ใช้สปริงซึ่งหมุนรอบเพลา การออกแบบจริงของวาล์วเหล่านี้แตกต่างกันไปในแต่ละรุ่นและการผลิต ส่วนใหญ่มีที่นั่งแบบแบนหลายอัน แผ่นดิสก์วาล์วกันกลับแบบแผ่นคู่มีการเคลื่อนที่ของแผ่นดิสก์แบบหมุนสั้นและตอบสนองอย่างรวดเร็วต่อการหยุดหรือการย้อนกลับของกระแส ดังนั้นจึงอาจเกิดการกระแทกของน้ำในระดับปานกลางได้ ดีกว่าวาล์วกันกลับแบบสวิงเล็กน้อยในการลดการกระแทกของน้ำที่อาจเกิดขึ้น แต่มีการลดลงของแรงดันที่สูงกว่ามาก

ขึ้นอยู่กับการออกแบบ ความพยายามในการบำรุงรักษาอยู่ในช่วงตั้งแต่ค่อนข้างง่ายไปจนถึงยาก วาล์วกันกลับแบบแผ่นคู่ทั้งหมดจะต้องถูกถอดออกจากท่อเพื่อทำการบำรุงรักษาเนื่องจากการออกแบบที่ไม่มีฝาครอบ วาล์วกันกลับแบบแผ่นคู่ยังส่งผลให้แรงดันลดลงสูงกว่าเมื่อเทียบกับวาล์วกันกลับแบบแผ่นเอียงที่มีขนาดเท่ากัน

แม้ว่าวาล์วกันกลับแบบเวเฟอร์ส่วนใหญ่จะติดตั้งระหว่างหน้าแปลนสองอัน และไม่จำเป็นต้องเป็นชนิดหน้าแปลน แอปพลิเคชันอื่นๆ บางอย่างอาจต้องการวาล์วกันกลับแบบเวเฟอร์ชนิดหน้าแปลนเพื่อการจัดตำแหน่งวาล์วที่ดีขึ้น ตัววาล์วแบบมีหน้าแปลนสามารถหล่อหรือขึ้นรูปได้ตามความต้องการของลูกค้า

• การออกแบบตัวเครื่องชิ้นเดียว
• หน้าต่อหน้าสั้น
• แผ่นคู่แบบอินไลน์
• แผ่นดิสก์แบบใช้สปริงเพื่อการปิดที่รวดเร็ว
• ปลายเวเฟอร์แบบมีหน้าแปลน

• การออกแบบและการผลิต: API 6D, API 594
• หน้าต่อหน้า: API 6D, ASME B16.10, EN 558
• ปลายการเชื่อมต่อ: ASME B16.5, EN 1092, JIS B2220
• การทดสอบและการตรวจสอบ: API 6D, EN 12266, API 598
