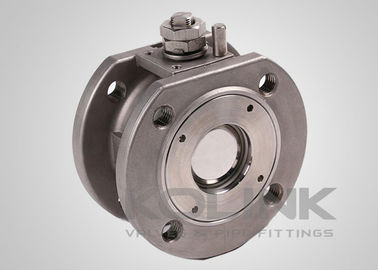

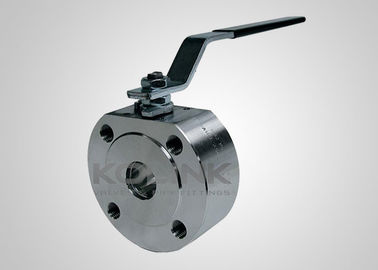

วาล์วลูกกลองชนิดวอลเฟอร์ วาล์วลูกกลองบางเหล็กไร้ขัด CF8 CF8M F304 F316

วาล์วลูกกลองชนิดวอลเฟอร์ วาล์วลูกกลองบางเหล็กไร้ขัด CF8 CF8M F304 F316

วาล์วลูกกลองชนิดวอลเฟอร์ (Wafer type ball valve) เป็นชนิดของ วาล์วลูกกลอง หนา หนาที่มีการออกแบบร่างกาย 1 ชิ้น ระยะทางสั้นระหว่างที่นั่งของวาล์วและปลายแฟลนจ์ และมิติหน้าต่อหน้าสั้นปกติแวลล์เป็น monoblock แบบชิ้นเดียว, แต่สําหรับขนาดใหญ่, วาล์วลูกเต๋าโอฟเฟอร์ยังสามารถถูกออกแบบใน 2 ชิ้นแบ่งร่างกาย. เนื่องจากการออกแบบเบาของมัน, วาล์วลูกเต๋าโอฟเฟอร์ถูกใช้ในบริการความดันต่ํา.ตัวเลือกอื่น ๆ ได้แก่ O-port, V-port, Curved Port และ Port สี่เหลี่ยมสําหรับความต้องการการควบคุมการไหลที่แตกต่างกัน

วาล์วลูกเตาโอฟเฟอร์ถูกใช้อย่างแพร่หลายในสารเคมี, ยา, อาหารและเครื่องดื่ม, น้ํามัน, วิศวกรรมชีววิทยา, เครื่องซักผ้าเหลว, โลหะ, การผลิตกระดาษ, การสร้างเรือ เป็นต้น

วาล์วลูกเต๋าโอฟเฟอร์เหมาะสมสําหรับการใช้งานที่พื้นที่มีค่าพิเศษ วาล์วลูกเต๋าโอฟเฟอร์เป็นปกติมีออกแบบชิ้นเดียวและชนิดลูกเต๋าลอยและมีทั้งในรูปแบบการโยนและรูปแบบการโกหก, เต็มและลดการปรับแต่ง bore และ, แม้ว่าจะกําหนดสําหรับการทํางานด้วยมือ, การทํางานสามารถรองรับในขนาดบาง.

ลักษณะของวาล์วลูกกลิ้งชนิด Wafer:
ขนาดหน้าต่อหน้าสั้น
ร่าง 1 ส่วน

ผนังเหล็กหรือเหล็กโกง

Port เต็มหรือ Port ลด
สตัมที่ป้องกันการระเบิด

การทํางานของเกียร์หรือตัวขับเคลื่อน

ป้าย V-port, ป้ายโค้ง, และป้ายสี่เหลี่ยม

อุปกรณ์ล็อค

ป้ายกํากับการติดตั้งตรง

มาตรฐานที่ใช้วาล์ฟลูกกลองชนิดวอลเฟอร์:

a) การออกแบบและการผลิต: ASME B1634, JIS B2071, DIN 3357
b) กันไฟ: API 607, API 6FA
c) หน้าต่อหน้า: โคลินค์สแตนดาร์ด
d) การเชื่อมต่อปลาย: ASME B165, EN 1092, JIS B2220
e) การทดสอบและตรวจสอบ: API 6D, EN 12266, API 598, JIS B2003
