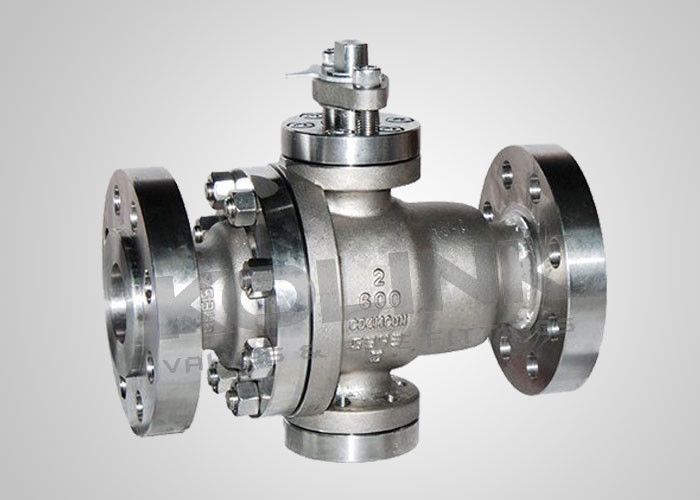

วาล์วลูกกลองที่นั่งโลหะสําหรับบริการเหมืองแร่อุณหภูมิสูง

วาล์วลูกกลองลอยที่นั่งโลหะ อุณหภูมิสูง & บริการเหมืองแร่

วาล์วลูกบอลที่นั่งจากโลหะไปยังโลหะ มีความทนทานต่อความร้อนที่โดดเด่น และถูกใช้อย่างแพร่หลายในโดยเฉพาะตอนที่บริการสกปรก, ผ่าตัด, ผ่าตัดสูง, ในอุณหภูมิสูงถึง 500 °C, หรือการรวมของทั้งหมด

ที่นั่งโลหะของวาล์วลูกกลองได้รับการรักษาพื้นผิวที่หลากหลายที่ทําเพื่อความแข็งแกร่งมากกว่าวัสดุอ่อนเพลียเพื่อเหมาะสมกับการใช้งานและสื่อเกือบทุกชนิดวอล์ฟสแตน คาร์ไบด์และเคลือบผสม Chrome Alloy ที่แข็งแรง สามารถหลอมรวมกับโลหะเบื้องต้นเพื่อสร้างพันธะโลหะให้ผิวปิดความสมบูรณ์แบบสูง ซึ่งมีขั้วขั้วได้เกือบหมด โดยความแข็งแรงถึง 70 HRC, ขึ้นอยู่กับสับสนธิที่ใช้ การทุบลูกบอลและเก้าอี้กันอย่างแม่นยํา ส่งผลให้มีอัตราการเชื่อมต่อที่ดีกว่าสําหรับการปิดอย่างแน่นลูกถูกแปรรูปด้วยความแม่นยําสูงและการแปรรูปผิว super กระจก. ที่นั่งโลหะที่มีสปริงติดตั้งไว้ก่อน ให้ความน่าเชื่อถือในการปิดและแรงหมุนการทํางานที่มั่นคง

ลักษณะการออกแบบ:

1. บอลและเก้าอี้ผิวแข็ง
เทคโนโลยีบอลและที่นั่งที่แข็งแรงที่แตกต่างกัน รวมถึง HVOF การเคลือบ, สังกะสีฐานไนเคิล, Tungsten Carbide, สังกะสีสเตลไลท์สปริงสลัด, เป็นต้นถูกนํามาใช้, ตามสภาพการใช้งาน.ความต้านทานความร้อนของวัสดุหน้าปิดสามารถถึง 540 °C 600 °Cวัสดุเหล่านี้ยังมีความทนทานต่อการสวมใส่และการกระแทกที่ดี

2การเปิดและปิดวาล์วแบบยืดหยุ่น
ภายใต้อุณหภูมิสูง ลูกบอลและที่นั่งขยายขึ้นเนื่องจากการขยายตัวทางความร้อน, ส่งผลให้การติดของลูกบอลระหว่าง 2 ที่นั่ง. โดยการใช้ของสปริงดิสก์หรือที่นั่งที่บรรทุกสปริงการขยายความร้อนสามารถซึมซึมได้ ทําให้การเปิดและปิดที่ยืดหยุ่นในอุณหภูมิสูง.

3วัสดุประปาที่ปลอดภัยจากไฟ

ก๊าซเกตของวาล์วลูกกลองที่นั่งโลหะทําจากสแตนเลส + สายกลมแกรฟิตยืดหยุ่นและบรรจุเป็นแกรฟิตยืดหยุ่นวัสดุกันไฟเหล่านี้ทําให้การปิดของวาล์วที่น่าเชื่อถือในอุณหภูมิสูงหรือแม้แต่ในกรณีเกิดไฟ

4การออกแบบที่นั่งโลหะ
กล่องนั่งโลหะวาล์วลูกกลองสามารถปิดของเหลวที่เข้าสู่ช่องกลาง เมื่อซับปิดและช่องกลางที่นั่งด้านบนและด้านล่างของลําธารปิดของเหลวที่ทางเข้าและทางออกอย่างอิสระ, รับประกันฟังก์ชัน Double Block & Bleed (DBB)
วาล์วลูกกลองลอยที่ตั้งอยู่บนโลหะสามารถป้องกันการปล่อยของเหลวจากช่องกลาง และปกติแล้วมันจะปิดได้ในทิศทางเดียว โดยมีทิศทางการไหลของเหลวถูกกําหนดไว้บนตัวโครงสร้างปิดสองทิศทางยังมีตามคําขอ.

5. การประปาที่น่าเชื่อถือ
ผ่านการหมุนลูกบอลและเครื่องบดในตําแหน่งที่แตกต่างกัน ด้านบนของลูกบอลถูกเคลือบให้กลมและละเอียดสูงมีทั้งการปิดเก้าอี้ที่มีสเปอร์ติดตั้งก่อน และการปิดเก้าอี้ที่บังคับโดยความดันของเหลว, อัตราการรั่วไหลของวาล์วลูกกลองที่นั่งโลหะสามารถตอบสนองระดับ IV ของ ASME B16.104.

ลักษณะของวาล์วลูกกลองที่นั่งด้วยโลหะ:
ประเภทลูกบอลลอย หรือลูกบอลติดกระดาน
ผ่าตัดร่างกาย
2 ชิ้น หรือ 3 ชิ้น

Port เต็ม
ปลอดภัยจากไฟโดยสิ้นเชิงโดยไม่มีที่นั่ง PTFE นุ่ม
การออกแบบแบบกันสติก
สตัมที่ป้องกันการระเบิด

การทํางานของเกียร์หรือตัวขับเคลื่อน

การบรรจุสารระดับการออกอากาศต่ําตามมาตรฐาน ISO 15848

มาตรฐานที่ใช้สําหรับซับลูกกลองลอย:
a) การออกแบบและผลิต: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) กันไฟ: API 607, API 6FA
c) บ้านต่อบ้าน: API B1610, API 6D, EN 558, DIN 3202
d) การเชื่อมต่อปลาย: ASME B165, EN 1092, JIS B2220, ASME B1625
e) การทดสอบและตรวจสอบ: API 6D, EN 12266, API 598
