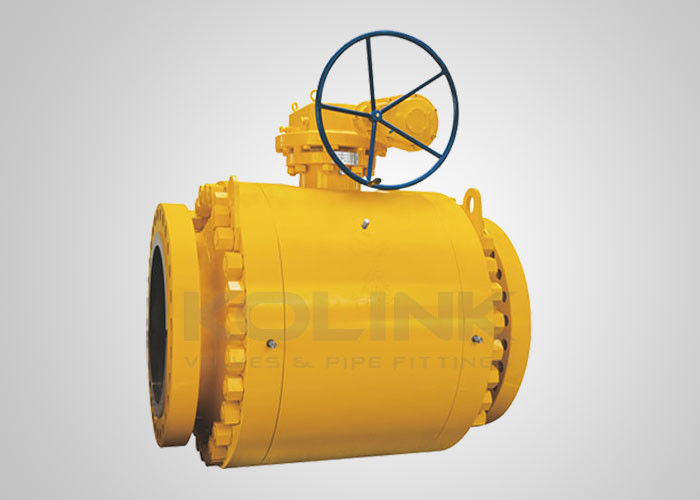

กลองเหล็กติดตั้งกระบอกลูกกลองบล็อกสองและเลือด (DBB)

กลองเหล็ก Trunnion-mounted วาล์วลูกกลองบล็อคสอง & เลด

วาล์วลูกบอลที่ติดตั้งบนกระดูกรัดถูกออกแบบด้วยที่นั่งลอยสองที่สามารถเคลื่อนไหวภายใต้แรงกดของสัดส่วนกลางสปริงการบรรจุก่อนที่นั่งถูกวางไว้เพื่อให้แน่ใจว่าเก้าอี้ลอยสองเก้าอี้จะแนบพื้นผิวลูกบอลอย่างแน่นลูกบอลถูกติดตั้งโดย trunnions ทางด้านบนและด้านล่าง ดังนั้นวงแหวนที่นั่งไม่อํานวยความสามารถแรงแรงกดดันระบายมากเกินไปเมื่อวาล์วอยู่ในตําแหน่งปิดความดันของสื่อผลักดันที่นั่งด้านหน้ากับบอล, สร้างกระเป๋าปู tight seal.

นอกจากนี้ วัสดุการโกหกสามารถรับประกันความแข็งแรงและความแข็งแรงที่เพียงพอ ภายใต้ความดันการทํางานสูงสุด โดยไม่ต้องมีความผิดพลาดที่เกิดขึ้นในการโยนความหนาผนังมาตรฐานของร่างกายแยกและการปรับปรุงของความแข็งแกร่งสูง สายพับบอลท์เป็นเหมาะสมสําหรับการบํารุงรักษาวาล์วและเพียงพอที่จะรับความเครียดของท่อ.

ทอร์คการทํางานที่เล็ก ความบิดเบือนที่เล็กบนที่นั่ง ผลงานการปิดที่น่าเชื่อถือ อายุการใช้งานที่ยาวนานเป็นข้อดีหลักของแวลล์ลูกบอลที่ติดตั้งบนกระดานวาล์วลูกบอลที่ติดตั้งในทรูเนี่ยนถูกใช้อย่างแพร่หลายในท่อระยะไกลและท่ออุตสาหกรรมปกติที่สามารถทนการไหลของชนิดต่างๆ ที่เป็นสารสกัดหรือไม่เป็นสารสกัด.

การออกแบบ ลักษณะ:

1บล็อคคู่aการทํางานของเลือดออก (DBB)
ในตําแหน่งปิด แหวนที่นั่งที่ติดสปริงจะให้ความแน่นต่อแรงกดดันจากทั้งสองปลายของวาล์วเมื่อช่องส่วนของร่างกายระหว่างพื้นที่ที่นั่งถูกเปิดผ่านแวลล์อากาศและแวลล์ระบายน้ํา.

กล่อง หุ้ม หุ้ม หุ้ม หุ้ม หุ้ม หุ้ม หุ้ม

2. ทอร์คการทํางานต่ํา
วาล์วลูกบอลที่ติดตั้งบนกระดานมีลูกบอลติดตั้งบนกระดานและที่นั่งลอยสองที่สามารถเคลื่อนไหวได้ภายใต้แรงกดกลางการใส่ที่นั่ง PTFE ปรับน้ํามันตัวเองและการเคลื่อนที่สามารถลดการขัดแย้งระหว่างที่นั่งและลูกบอลให้น้อยที่สุด, เพื่อบรรลุ ทอร์คที่ต่ํากว่าภายใต้ความดันการทํางาน

3อุปกรณ์ปิดฉุกเฉิน
สําหรับแวลล์ลูกบอลที่ติดตั้งบนกระดานใหญ่กว่า 6 ′′ ((DN150) มีอุปกรณ์ฉีดสารประปาบนพื้นที่กิ่งและพื้นที่นั่งการฉีดสารประปาฉุกเฉินผ่านอุปกรณ์ฉีดสามารถป้องกันการรั่วไหลขนาดกลางบนพื้นที่ที่นั่งและต้นระบบฉีดสารประปายังสามารถใช้สําหรับการปรับน้ํามันที่นั่ง

4การออกแบบที่ป้องกันไฟ
ในกรณีที่เกิดไฟในท่อและวาล์วโดยบังเอิญ วงแหวนที่นั่ง, วงแหวน O-Ring ที่ทําจาก PTFE, ยางหรือวัสดุอื่น ๆ ที่ไม่ใช่โลหะอาจถูกเผาไหม้ในอุณหภูมิสูงส่งผลให้มีการรั่วไหลอย่างมากไปยังวาล์ว. การออกแบบที่ปลอดภัยจากไฟของที่นั่งเป็นการออกแบบการป้องกันระหว่างลูกบอลและที่นั่ง หลังจากที่เครื่องใส่ที่นั่งวาล์วถูกเผาความดันปานกลางและสปริงที่บรรทุกไว้ก่อน จะผลักดันตัวยึดเก้าอี้ด้านหน้าอย่างต่อเนื่องไปยังลูก เพื่อสร้างการปิดโลหะต่อโลหะ, ซึ่งสามารถลดการรั่วไหลของวาล์วได้อย่างมีประสิทธิภาพ นอกจากนี้, การปรับประปา flange กลางถูกทําจากโลหะการออกแบบความปลอดภัยจากไฟของวาล์วลูกกลอง KOLINK ได้รับการอนุมัติตาม API 607.

5โครงสร้างต่อต้านสแตติก
วาล์วลูกบอลมีอุปกรณ์ต่อต้านสแตตติก และสามารถสร้างช่องทางสแตตติกระหว่างลูกบอลและร่างกายผ่านต้นเพื่อปล่อยไฟฟ้าสแตติกที่สร้างขึ้นเนื่องจากการขัดแย้งระหว่างการทํางานของวาล์ว, ผ่านท่อหลอด, หลีกเลี่ยงไฟหรือระเบิดที่อาจเกิดจากการกระเพาะไฟฟ้าและการรับรองความปลอดภัยของระบบ

6โครงสร้างปิดที่นั่งที่น่าเชื่อถือ
สปริงที่ติดตั้งไว้ก่อนถูกวางไว้เพื่อให้ความแน่นแน่นระหว่าง 2 ที่นั่งลอยและลูกบอลความดันปานกลางจะผลักดันที่นั่งด้านหน้าไปยังลูกบอลอย่างแน่นเพื่อให้แน่ใจว่าที่นั่งที่น่าเชื่อถือ.

9อุปกรณ์ช่วยความปลอดภัย
เนื่องจากวาล์วลูกกลองถูกออกแบบด้วยการปิดพื้นที่นั่งหลักและรอง, ห้องกลางไม่สามารถลดความดันด้วยตัวเอง.วาล์วช่วยความปลอดภัยติดตั้งบนร่างกายเพื่อป้องกันอันตรายของความเสียหายจากการกดเกินภายในช่องวาล์วที่อาจเกิดขึ้นเนื่องจากการขยายความร้อนของสื่อ.

11. พัดออก หลักฐานสเตม

กระดานถูกแปรรูปด้วยคออินทิกรัลที่ปลายด้านล่างของมัน และมันถูกติดตั้งจากช่องในของวาล์วเพื่อให้ต้นไม้ถูกปิดโดยคอของวาล์วและจะไม่ถูกพัดออกโดยสื่อแม้แต่ภายใต้สภาพความดันที่เพิ่มขึ้นผิดปกติในช่องวาล์ว.

ลักษณะของแวลล์ลูกบอลที่ติดอยู่บนกระดาน:
ลูกบอลที่ติดตั้งบนกระดูกสําหรับแรงปั่นการทํางานที่ต่ํา
ที่นั่งที่ติดสเปอร์นลอย
คล็อคและเลือดออกสองครั้ง (DBB)
ผ่าตัดร่างกาย
2 ชิ้น หรือ 3 ชิ้น
ท่าเรือเต็มสําหรับการดําเนินการ Pigging
ปลอดภัยจากไฟตาม API 607
อุปกรณ์ต่อต้านสติ
สตัมที่ป้องกันการระเบิด

อุปกรณ์ปิดปริมณฑลฉุกเฉิน

การลดความดันอัตโนมัติในช่องกลางของวาล์ว
การทํางานของเกียร์หรือตัวขับเคลื่อน

การติดตั้งโดยตรงตาม ISO 5211

อุปกรณ์ล็อคแบบเลือก

การขยายต้นไม้แบบเลือก

มาตรฐานที่ใช้ในการติดตั้งบอลแวลล์ trunnion

a) การออกแบบและผลิต: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) กันไฟ: API 607, API 6FA
c) บ้านต่อบ้าน: API B1610, API 6D, EN 558, DIN 3202
d) การเชื่อมต่อปลาย: ASME B165, EN 1092, JIS B2220, ASME B1625
e) การทดสอบและตรวจสอบ: API 6D, EN 12266, API 598
