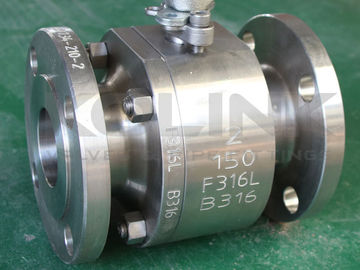

กลองเหล็ก 2-pc วาล์วลูกกลองประเภท 150-1500 ดาวลูกกลอง Flanged

กลองเหล็ก 2-pc วาล์วลูกกลองประเภท 150-1500 ดาวลูกกลอง Flanged

ด้วยข้อดีทั้งหมดของวาล์วลูกกลองลอย คอลินค (KOLINK) มีวาล์วลูกกลองลอยจากเหล็กโกงที่นําเสนอในประเภทของ 2 ชิ้นส่วนแบ่งร่างกาย & 3 ชิ้นส่วน bolted ร่างวัสดุโกหกให้ความแข็งแรงและความแข็งแรงที่เพียงพอภายใต้ความดันการทํางานสูงสุด, โดยไม่มีความบกพร่องที่เกิดจากวัสดุท่อ. ความหนาผนังมาตรฐานของร่างกายของวาล์ว, และ bolts ความแข็งแรงสูงเพียงพอที่จะทนความดันท่อ.ส่วนภายในของวาล์วถูกออกแบบและคัดเลือกเพื่อให้แน่ใจว่าความน่าเชื่อถือภายใต้ทุกชนิดของสภาพการทํางาน.

ด้วยวัสดุโกหกสําหรับคุณสมบัติทางกลที่ดีขึ้น, การยึดความดันและคุณภาพ, วาล์วลูกกลองเหล็กโกหกเป็นที่เหมาะสมสําหรับบริการความดันกลางหรือสูงและช่วงอุณหภูมิที่กว้างและสามารถแทนซองลูกกลองขนาดเล็กที่ติดอยู่บนกระดาน.

วาล์วบอลลอยเหล็กโกงมีหลายแบบ วัสดุ ขนาด ประเภทความดัน และการเชื่อมต่อปลายCryogenic และอุณหภูมิสูงโครงสร้างที่นั่งโลหะยังมี.

การออกแบบ ลักษณะ:

1การออกแบบที่นั่งพิเศษ
วาล์วลูกพายลอยถูกออกแบบโดยปกติด้วยที่นั่งยืดหยุ่น เมื่อแรงกดกลางต่ําพื้นที่สัมผัสระหว่างที่นั่งและลูกพายเล็กที่สร้างความดันที่สูงขึ้นในพื้นที่สัมผัสเพื่อให้แน่ใจว่าการปิดที่น่าเชื่อถือเมื่อความดันกลางเพิ่มขึ้น พื้นที่สัมผัสของเก้าอี้และลูกบอลจะใหญ่ขึ้นพร้อมกับการปรับปรุงยืดหยุ่นของเก้าอี้เพื่อให้เก้าอี้สามารถทนแรงผลักที่สูงกว่าโดยไม่เสียหาย.

2การออกแบบที่ป้องกันไฟ
ในกรณีที่ไฟเกิดขึ้นโดยบังเอิญในท่อและวาล์ว, แหวนที่นั่งทําจาก PTFE หรือวัสดุอื่น ๆ ที่ไม่ใช่โลหะอาจเผาลงในอุณหภูมิสูง, ส่งผลให้มีการรั่วไหลขนาดใหญ่ไปยังวาล์ว.การออกแบบที่ปลอดภัยจากไฟของเก้าอี้คือการออกแบบความปลอดภัยระหว่างลูกและเก้าอี้หลังจากที่ที่นั่งของวาล์วถูกเผาไป ความดันกลางจะผลักดันลูกบอลอย่างต่อเนื่องไปยังผนึกโลหะด้านล่างเพื่อสร้างผนึกโลหะ-โลหะช่วยซึ่งสามารถลดการรั่วไหลของวาล์วได้อย่างมีประสิทธิภาพนอกจากนี้, การปักผนึก flange กลางถูกทําจากโลหะ spiral- wound ปักผนึก, ซึ่งยังสามารถรับประกันการปักผนึกภายใต้อุณหภูมิสูง.การออกแบบความปลอดภัยจากไฟของวาล์วลูกกลอง KOLINK ได้รับการอนุมัติตาม API 607.

3. ป้องกันการระเบิดและการปิดของสติม
กระดานถูกแปรรูปด้วยคออินทิกรัลที่ปลายด้านล่างของมัน และมันถูกติดตั้งจากช่องในของวาล์วเพื่อให้ต้นไม้ถูกปิดโดยคอของวาล์วและจะไม่ถูกพัดออกโดยสื่อแม้แต่ภายใต้สภาพความดันที่เพิ่มขึ้นผิดปกติในช่องวาล์วนอกจากนี้ เพื่อป้องกันการรั่วไหลหลังจากที่บรรจุกระดูกกระดูกถูกเผาไหม้ในกรณีเกิดไฟ, เครื่องล้างกระดูกกระดูกกระดูกระหว่างกระดูกกระดูกกระดูกและกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกแรงปิดจะเพิ่มขึ้นกับการเพิ่มขึ้นของความดันกลางเพื่อให้มั่นใจในการปิดกั้นต้นไม้ภายใต้ความดันต่าง ๆ ป้องกันการรั่วไหลและป้องกันการแพร่ระบาดโดยอุบัติเหตุ

4กล่องเชฟรอน

การบรรจุเชฟรอนสามารถปรับความดันการปิดได้อย่างมีประสิทธิภาพกับความดันกลางที่บริเวณต่อม และทําให้การปิดของกระดูกบรรจุที่น่าเชื่อถือมากขึ้น

5โครงสร้างต่อต้านสแตติก
วาล์วลูกบอลมีอุปกรณ์ต่อต้านสแตตติก และสามารถสร้างช่องทางสแตตติกระหว่างลูกบอลและร่างกายผ่านต้นเพื่อปล่อยไฟฟ้าสแตติกที่สร้างขึ้นเนื่องจากการขัดแย้งระหว่างการทํางานของวาล์ว, ผ่านท่อหลอด, หลีกเลี่ยงไฟหรือระเบิดที่อาจเกิดจากการกระเพาะไฟฟ้าและการรับรองความปลอดภัยของระบบ

6.วาล์วล็อคกรณี เครื่อง
วาล์วลูกกลมมือสามารถล็อคในตําแหน่งเมื่อมันเปิดเต็มหรือปิดเต็ม ส่วนวางตําแหน่งที่มีรูล็อคถูกออกแบบเพื่อป้องกันการทํางานผิดปกติของวาล์วและมันยังสามารถป้องกันการเปิดหรือปิดวาล์วโดยอุบัติเหตุที่เกิดจากการสั่นสะเทือนของท่อหรือปัจจัยที่ไม่คาดเดาได้อื่น ๆมันมีประสิทธิภาพโดยเฉพาะสําหรับน้ํามันที่เผาไหม้และระเบิด, ท่อหลอดเคมีและการแพทย์หรือท่อสนาม

นอกจากนี้ หัวของต้นที่ติดตั้งกับกุญแจรองรับการออกแบบ 2D เมื่อบานเปิด, กุญแจรองรับบานเป็นขนานกับท่อ, และเมื่อบานปิดทั้งหมด,กุญแจข้อมือตั้งตรงกับท่อ, เพื่อให้การชี้แจงเปิดและปิดของวาล์วได้อย่างชัดเจน

ลักษณะของวาล์วกลมเหล็กโกง
ประเภทลูกบอลลอย
ผ่าตัดร่างกาย
2 ชิ้น หรือ 3 ชิ้น

Port เต็มหรือ Port ลด
ปลอดภัยจากไฟตาม API 607
อุปกรณ์ต่อต้านสติ
สตัมที่ป้องกันการระเบิด

การทํางานของเกียร์หรือตัวขับเคลื่อน

อุปกรณ์ล็อค

ป้ายกํากับการติดตั้งตรง

การออกแบบที่นั่งแบบโลหะ

การบรรจุสารระดับการออกอากาศต่ําตามมาตรฐาน ISO 15848

มาตรฐานที่ใช้สําหรับวาล์วลูกกลองลอยจากเหล็กโกง:
a) การออกแบบและผลิต: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) กันไฟ: API 607, API 6FA
c) บ้านต่อบ้าน: API B1610, API 6D, EN 558, DIN 3202
d) การเชื่อมต่อปลาย: ASME B165, EN 1092, JIS B2220, ASME B1625
e) การทดสอบและตรวจสอบ: API 6D, EN 12266, API 598
