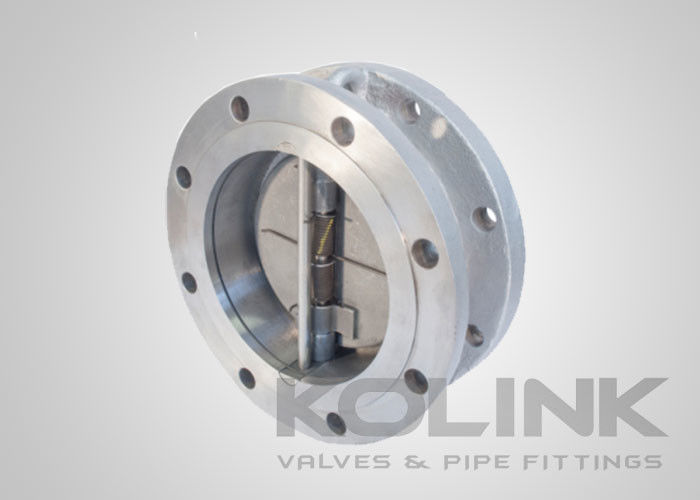

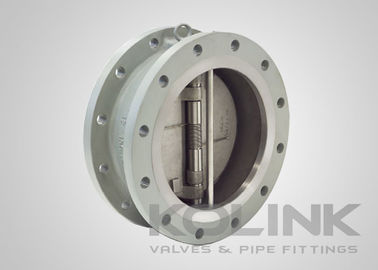

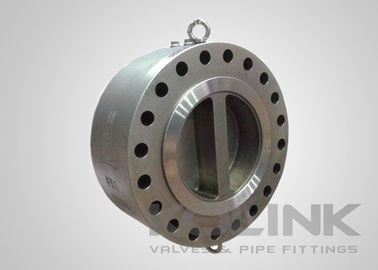

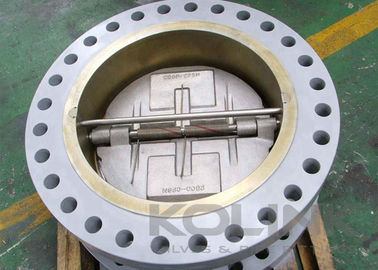

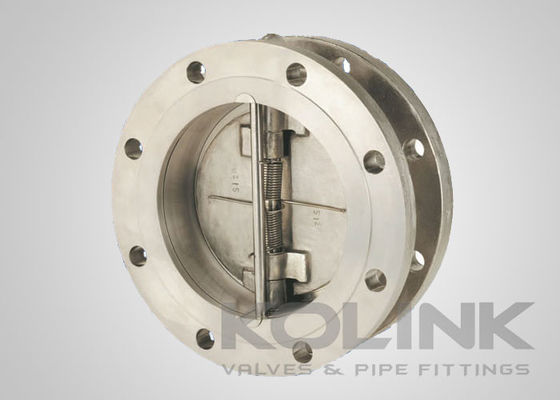

แฟลนเจอร์ประตูคู่วอลเฟอร์เช็ควาล์วเหล็กไร้ขัดเหล็กทนทาน & โลหะนั่ง

แฟลนเจอร์ประตูคู่วอลเฟอร์เช็ควาล์วเหล็กไร้ขัดเหล็กทนทาน & โลหะนั่ง

วาล์วเช็คปลาทับสองแบบไม่มีหมวก และติดตั้งระหว่างปีกท่อ (สไตล์ไวเฟอร์) ในกรณีนี้ วาล์วประกอบด้วยสองแผ่นทรงครึ่งจันทร์ที่ติดสปริงที่หมุนรอบแกนของพวกเขาการออกแบบจริงของวาล์วเหล่านี้แตกต่างกันระหว่างรุ่นออกแบบและผู้ผลิต. ส่วนใหญ่มีที่นั่งเรียบหลาย. ดิสก์วาล์วเช็คสองแผ่นมีการเคลื่อนไหวดิสก์หมุนสั้นและตอบสนองอย่างรวดเร็วต่อการหยุดการไหลหรือย้อนกลับดังนั้นความเป็นไปได้ของน้ําที่ปานกลางมีอยู่. มันดีกว่าบางส่วนของสวิงเช็คแวลฟ์ในการลดความเป็นไปได้ของน้ําหมัด, แต่มีความดันตกสูงกว่ามาก

ขึ้นอยู่กับการออกแบบ ความพยายามในการบํารุงรักษาจะแตกต่างกันจากที่เรียบง่ายไปยังที่ยาก.วาล์วตรวจสอบแผ่นสองยังส่งผลให้มีความดันตกสูงกว่าเมื่อเปรียบเทียบกับวาล์วตรวจสอบดิสก์หมุนของขนาดเดียวกัน.

ถึงแม้ว่าส่วนใหญ่ของวาล์วเช็ควอฟเฟอร์ถูกติดตั้งระหว่างสอง flanges และไม่จําเป็นต้อง flanged แบบการใช้งานอื่น ๆ บางชนิดอาจต้องการวาล์วตรวจสอบแบบวอลเฟอร์แบบ flanged เพื่อการจัดสรรวาล์วให้ดีขึ้น. กําหนดตัวแวลเวลฟลิ่งสามารถหลอมหรือโกหกตามความต้องการของลูกค้า

ลักษณะของผงผงวาล์วเช็ควอลเฟอร์ 2 แผ่นs:

การออกแบบร่างกายเป็นชิ้นเดียว
สั้นๆหน้าต่อหน้า
พล็อตคู่ในสาย
ดิสก์ที่ติดสปริงเพื่อปิดเร็ว
ปลายแผ่นขีด

มาตรฐานที่ใช้ผงผงวาล์วเช็ควอลเฟอร์ 2 แผ่นs:
a) การออกแบบและผลิต: API 6D, API 594
b) หน้าต่อหน้า: API 6D, ASME B1610, EN 558
c) ปลายการเชื่อมต่อ: ASME B16.5, EN 1092, JIS B2220
d) การทดสอบและตรวจสอบ: API 6D, EN 12266, API 598
